Планируете заменить предохранители или проверить их состояние? Вам понадобится точная схема и пошаговая инструкция. В нашем комплекте вы найдете подробное описание расположения предохранителей, советы по диагностике и рекомендации по замене, что помогает быстро устранить неисправности и предотвратить возможные поломки вашего грузовика Renault Midlum 2009.
Как определить и заменить предохранитель в Renault Midlum 2009: пошаговая схема
Осмотрите приборную панель на наличие предупреждающих индикаторов или ошибок, связанных с электрооборудованием. Заблокированные цепи часто сопровождаются миганием ламп или изменением работы систем.
Откройте крышку блока предохранителей, которая обычно расположена под капотом или внутри салона. Используйте инструкцию по эксплуатации, чтобы точно определить расположение блока и нужного предохранителя.
Внутри блока найдите схему, которая показывает номера и назначение предохранителей. Идентифицируйте предохранитель, отвечающий за поврежденную систему – например, освещение или электроусилитель руля.
Аккуратно вытяните предохранитель с помощью пластикового щипчика или пинцета. Осмотрите его – если стеклянная колба прозрачна и внутри видны обгоревшие или сломанные нити, его нужно заменить.
Выберите предохранитель точно такой же по номиналу (например, 15A, 20A). Не используйте предохранители с другим номиналом – это может привести к повреждению электросистемы.
Вставьте новый предохранитель, аккуратно нажимая до полного фиксации. Проверьте правильность установки и наличие контактных соединений.
Закройте крышку блока предохранителей и запустите двигатель. Проверьте работу системы, для которой предназначен предохранитель, чтобы убедиться, что проблема решена.
Если после замены предохранителя схема не работает или предохранитель снова перегорает, рекомендуется обратиться к специалисту для диагностики электросистемы.

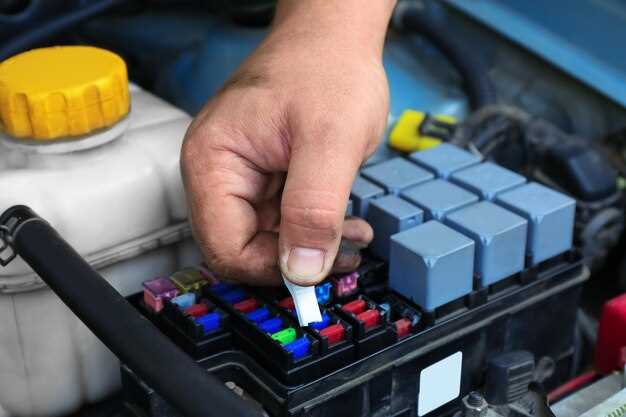

Проверка состояния предохранителя с помощью мультиметра
Разборку блока предохранителей: что нужно знать новичкам
Перед началом разборки блока предохранителей убедитесь, что автомобиль отключен и ключи вынуты. Это предотвратит короткое замыкание и повреждение электроники.
Осмотрите крышку блока и отметьте расположение каждого предохранителя. Делайте фотографии или записывайте их порядок, чтобы быстро восстановить сборку.
Используйте подходящие инструменты: плоскую отвертку или пластиковую лопатку для аккуратного снятия крышки. Не применяйте силу, чтобы не сломать крепления.
Постепенно доставайте предохранители один за другим, проверяя их состояние. Обратите внимание на цвет и размер каждого–они соответствуют определённым номинальным токам.
Проверьте предохранители на наличие повреждений: туннель внутри должен быть целым, окисление или обгоревшие участки указывают на неисправность.
Обратите внимание на маркировку внутри корпуса блока. В большинстве случаев есть схема, которая подскажет, какой предохранитель к каким приборам относится. Это поможет не запутаться при сборке.
Если обнаружите поврежденный предохранитель, замените его только на такой же тип и номинал. Неправильная установка может привести к короткому замыканию или отказу оборудования.
После проверки и замены предохранителей аккуратно закрепите крышку. Проверьте, чтобы все защёлки зафиксировались правильно, избегая люфта или неплотного прилегания.
Пошаговая инструкция по замене поврежденного предохранителя
Отключите зажигание, чтобы избежать короткого замыкания, и выньте ключ из зажигания.
Найдите блок предохранителей, обычно он расположен под капотом или в салоне автомобиля, согласно схеме, указанной в руководстве.
Откройте крышку блока предохранителей, аккуратно подняв её или повернув фиксатор.
Осмотрите декоративные платки и предохранители: поврежденный предохранитель обычно имеет признаки повреждения – обгоревшие участки или сломанные ножки.
Используйте специально предназначенные щипцы или пальцы для аккуратного снятия поврежденного предохранителя, избегая повреждения соседних компонентов.
Вставьте новый предохранитель того же типа и той же амперной маркировки (например, 10 А или 15 А), убедившись в правильной посадке.
Проверьте, что предохранитель надежно закреплен, и закройте крышку блока предохранителей.
Включите зажигание и проверьте работу соответствующих систем, чтобы убедиться, что замена прошла успешно.
Особенности поиска нестандартных предохранителей в Renault Midlum 2009
При поиске нестандартных предохранителей в Renault Midlum 2009 рекомендуется начать с осмотра блоков предохранителей в салоне, особенно в тех местах, где стандартные схемы не покрывают все электрические цепи. Обратите внимание на микро-предохранители, которые часто расположены в специальных пластиковых крышках или колодках, не всегда отмеченных на схеме.
Используйте мультиметр для проверки каждого предохранителя: наличие прозвонки или сопротивления поможет исключить неисправный элемент. В случае обнаружения поврежденных предохранителей, не забудьте проверить цепь на наличие короткого замыкания или перегрузки, чтобы исключить повторное выход из строя.
Некоторые нестандартные предохранители могут иметь необычную форму или цвет, что указывает на их уникальные параметры тока. В таком случае, поставьте при себе запасы таких элементов и сверяйтесь с техническими характеристиками, указанными в документации по авто или на упаковке аналогичных предохранителей.
Особое внимание уделите вспомогательным модулем и реле, поскольку они тоже могут содержать свои предохранители – их обнаружение обычно требует разбора отдельных блоков или панелей. В случае отсутствия четкой информации, обращайтесь к схеме электропроводки, которая должна быть в сервисной документации или доступна в электронных базах данных.
Нестандартные предохранители чаще всего расположены вне основных блоков, иногда в отдельных модулях или под панелью приборов. Используйте фонарик и аккуратные инструменты для доступа, чтобы не повредить соседние элементы или проводку при извлечении.
Обзор схемы блока предохранителей Renault Midlum 2009 и практические советы
Для быстрого определения нужного предохранителя рекомендуйте использовать цветовую маркировку и обозначения на крышке блока. Каждому предохранителю соответствует определенный компонент автомобиля, что ускорит диагностику и ремонт. Обратите внимание на номинальный ток, указанный на обрамлении каждого предохранителя: установка неподходящего по току предохранителя может привести к повреждению системы.
Перед первичной проверкой отключите аккумулятор и выньте предохранитель, чтобы избежать короткого замыкания или повреждения цепи. Используйте мультиметр или тестер для проверки исправности, при этом держите контактные части предохранителя на плате и не касайтесь их руками, чтобы избежать ошибок из-за нагара или окислов.
Практический совет – регулярно очищайте контакты и снимайте пыль из блока предохранителей, чтобы обеспечить надежный контакт. Для этого снимите крышку и аккуратно протирайте контакты мягкой сухой тканью или специальной кисточкой. Это предотвратит ложные срабатывания или сбои в работе цепи.
При замене предохранителя ориентируйтесь не только на номинал, но и на его тип. В большинстве случаев используются стеклянные или пластмассовые предохранители, но в особо ответственных цепях устанавливают более надежные автоматические выключатели или дифференциальные предохранители. Подбирайте запасные части только от проверенных производителей, чтобы избежать использования подделок.
Ключевой момент – после замены предохранителя проверьте работу соответствующего узла. Если предохранитель постоянно перегорает, не спешите просто заменить его вновь – скорее всего, есть неисправность внутри цепи или компонента, которую необходимо устранить. Обратите внимание на наличие короткого замыкания или повреждений в проводке, особенно в местах прохождения через гофры и крепежи.
Используйте схему блока предохранителей как ориентир для быстрого поиска ответственного предохранителя при диагностике. Запишите или сфотографируйте расположение предохранителей для удобства обращения в будущем. Это облегчает процедуру обслуживания и позволяет своевременно выявить причину проблем с электросистемой автомобиля.
Обозначения и назначение предохранителей на схеме
На схеме предохранителей внимательно отслеживайте условные обозначения, которые указывают на тип и назначение каждого элемента. Обычно обозначения включают цифры и буквы, например, F1, F2, или их аналоги, обозначающие конкретный предохранитель или цепь.
Цветовая маркировка также помогает определить предназначение предохранителя. К примеру, зеленые предохранители часто отвечают за низковольтные цепи, а красные – за более мощные линии, такие как силовые установки или системы освещения.
Структура схемы показывает, к каким компонентам подключен каждый предохранитель. Обычно, она делит схему на секции: электросистему салона, двигатель, аккумулятор и другие модули. Обозначения помогают быстро определить, какой предохранитель защищает нужную цепь.
Индикаторы на схеме, такие как дублирование обозначений или подписи, уточняют роль предохранителя. Например, указывается номинал тока – 15A или 30A, что важно для выбора запасных элементов и безопасности эксплуатации.
Внимательно изучайте схемы, чтобы понять назначение каждого предохранителя и минимизировать риск повреждений. Для ремонтных работ делайте отметки и запоминайте, какие предохранители отвечают за наиболее важные системы автомобиля, чтобы быстро находить их при необходимости замены или проверки.
Карта расположения предохранителей: какие узлы подключены к каким предохранителям
Перед заменой предохранителя найдите его по схеме и определите, какие узлы электросистемы он защитит. Обычно предохранители, расположенные ближе к левому краю блока, отвечают за освещение и бортовую электронику. Например, предохранитель №1 обычно подключен к внутренней подсветке и сигнализации.
Предохранитель №4 обеспечивает питание электроприводов дверей и стеклоподъемников. Проверяйте его при неисправностях в этих узлах. Предохранитель №7 часто связан с системой зажигания и электронным управлением двигателем.
Предохранитель №10 защищает цепи кондиционера и вентиляции, а номер №13 – системе стабилизации и ABS. Ознакомьтесь с таблицей ниже для более точной привязки узлов к предохранителям:
| Номер предохранителя | За что отвечает | Какие узлы подключены |
|---|---|---|
| 1 | Освещение и бортовая электроника | Габаритные огни, аварийка, дисплей борткомпьютера |
| 4 | Электропривод и окон | Дверные стеклоподъемники, электрозамки |
| 7 | Зажигание и управление двигателем | Иммобилайзер, электронный блок управления двигателем |
| 10 | Кондиционер и вентиляция | Компрессор кондиционера, обогреватель салона |
| 13 | Безопасность и стабилизация | ABS, ESP, системы стабилизации |
Обратите внимание, что точные номера и подключение могут отличаться в зависимости от комплектации и модели. Перед заменой всегда перепроверьте схему, чтобы избежать повреждений и неправильного подключения.
Распространенные неисправности блока предохранителей и как их устранить
Обнаружив, что какой-либо элемент электросистемы вашего Renault Midlum 2009 не работает, начните с проверки соответствующего предохранителя. Часто причина кроется в его перегорании, которое можно увидеть визуально: стеклянный корпус разбит или внутри есть обгоревшие участки.
Если предохранитель поврежден, замените его на новый с точно такой же амперной нагрузкой. Используйте хорошие технические средства и аккуратно вставляйте новый элемент, избегая повреждения контактов.
Обнаружили, что предохранитель горит повторно? Это сигнал о возможной неисправности в цепи. Проверьте подключенные устройства и кабели на наличие коротких замыканий или повреждений. Иногда причина кроется в предшествующих компонентах, таких как реле или роторы.
При движении вы заметили, что блок предохранителей трещит или резко отключает питание, проверьте его крепление и контактные площадки. Коррозия на клеммах или окисление могут привести к плохому контакту и сгоранию предохранителя.
Для диагностики можно использовать мультиметр, чтобы измерить сопротивление цепи и подтвердить наличие замыкания или разрыва. Не игнорируйте эти сигналы, чтобы избежать поломок более дорогостоящих элементов или опасных ситуаций на дороге.
Если предохранитель не сгорает, но электросистема не функционирует – проверьте блок предохранителей на наличие грязи или пыли. Очистите контакты мягкой щеткой и убедитесь, что внутри блока нет влаги или загрязнений.
Нередко проблема связана с механическими повреждениями самого блока или его пластмассовым корпусом. В этом случае замените весь блок, чтобы избежать дальнейших неисправностей.
Осмотрите контакты предохранителя и держателя, удалите грязь и окисления с помощью пластикового или резинового щеточного инструмента, избегая металлических предметов, которые могут повредить поверхность.
Проверьте целостность предохранителя, использовав мультиметр или пробник цепи. Если выявите повреждение или обрыв, замените его на одинаковый по характеристикам, указанным в схеме.
Перед установкой нового предохранителя убедитесь, что он имеет правильное значение номинального тока. Не ставьте силовые предохранители с меньшей или большей нагрузкой, чтобы не создавать опасных ситуаций.
| Шаг | Действие |
|---|---|
| 1 | Подготовка инструмента и монтажных элементов |
| 2 | Визуальный осмотр состояния блока и контактов |
| 3 | Очистка контактов и посадочных мест |
| 4 | Проверка целостности предохранителей |
| 5 | Замена поврежденных элементов |
| 6 | Проверка работы цепи после восстановления |
При восстановлении блока избегайте использования неподходящих переходных элементов или самодельных решений, так как это может влиять на безопасность и надежность всей системы. Регулярно проверяйте состояние блока и при малейших признаках неисправности меняйте предохранители своевременно.
