Для быстрого определения неисправности снимите защитный кожух аккумулятора и найдите
впереди двигателя бело-черный провод, ведущий к реле стартера. Далее, подключите мультиметр в режим измерения сопротивления между этим проводом и массой автомобиля.
Если питания нет или оно нестабильно, замените или отрегулируйте цепь подачи питания. В случае, если питание есть, а реле не срабатывает, снимите его и переведите в сервисный центр или замените.
Подготовка к проверке и диагностика реле
Перед началом диагностики убедитесь, что аккумулятор полностью заряжен. Это обеспечит стабильное питание цепи и поможет избежать ложных срабатываний при проверке.
Откройте капот и найдите расположение втягивающего реле стартера на вашем Пассате Б3. Обычно оно расположено в блоке предохранителей или рядом с ним, закреплено на пластиковой или металлической основе.
Отключите аккумулятор, чтобы избежать короткого замыкания или повреждений электрооборудования. Это также уменьшит риск получения травмы при работе с электросистемой автомобиля.
Подготовьте диагностический мультиметр или тестер, убедитесь, что прибор исправен и настроен на измерение сопротивления и напряжения в диапазонах, соответствующих вашему автомобилю.
Для точной проверки подготовьте необходимые инструменты: ключи, отвертки и возможно, светильник для подсветки труднодоступных мест.
Проведите визуальный осмотр реле и его контактов. Обратите внимание на наличие коррозии, обгорания или повреждений корпуса. Если заметите такие дефекты, замените реле или устраните повреждения перед дальнейшими действиями.
Пометьте и запишите показания мультиметра для каждого теста, чтобы сравнить их со стандартными значениями или рекомендациями производителя. Такой подход помогает точно определить неисправность и избежать ошибок при дальнейших шагах диагностики.
Инструменты и материалы для проверки
Для проведения диагностики втягивающего реле стартера потребуется мультиметр с функцией измерения сопротивления и проверки цепей.
Также понадобится набор щупов и проводов для комфортного подключения измерительных приборов к разъемам и клеммам реле.
Рекомендуется иметь отвертку или набор крестообразных и шлицевых отверток для снятия и установки панелей и крышек, доступных к форме реле в Пассате Б3.
Пинцет или тонкий кусочек провода могут пригодиться для проверки разъемов и контактов, а также для временного замыкания цепи при тестировании.
Обязательно подготовьте тестовую лампу или указатель напряжения для быстрого определения наличия питания на контактах реле.
Для аккуратной работы проследите, чтобы инструменты были исправны и не повреждали разъемы или проводку автомобиля.
Определение симптомов неисправности реле
Если при попытке запустить двигатель есть ощущение, что стартер срабатывает неравномерно или слышен непривычный шум, проверьте состояние реле. Оно может замыкать контакты некорректно или иметь плохой контакт внутри.
Обнаружите повторные случаи, когда после отключения и повторного включения зажигания стартер ведет себя непредсказуемо – это классический признак износа или обрыва в цепи реле. В таких ситуациях часто требуется его замена или ремонт.
Особое внимание уделите случаям, когда при повороте ключа стартер не реагирует вообще, а приборная панель и другие системы автомобиля работают штатно. Это говорит о возможных проблемах именно в цепи питания реле, которое блокирует запуск двигателя.

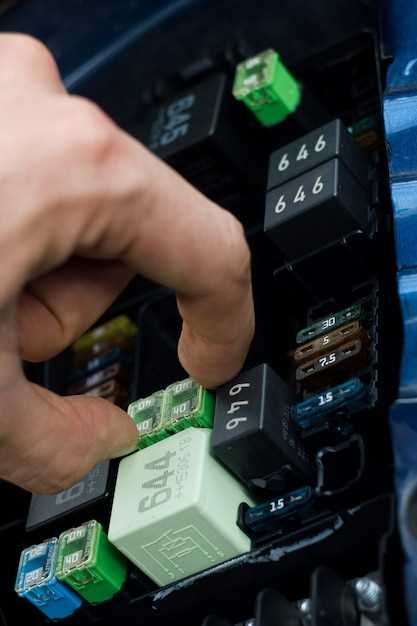

Визуальный осмотр реле: что искать
Обратите внимание на наличие трещин, сколов или деформаций на корпусе реле. Любые признаки механического повреждения могут указывать на необходимость его заменить.
Обратите внимание на следы нагрева, такие как обугленные или потемневшие участки. Такие признаки свидетельствуют о перегреве и могут указывать на неисправность реле.
Осмотрите крепежные элементы – они должны быть целыми и надежно закрепленными. Ослоения или потеря фиксации часто сопутствуют проблемам с запуском двигателя.
Если заметны следы пятен масла или другой жидкости, это может указывать на протечку или повреждение уплотнений. Внутренние механизмы могут начать корродировать или залипать.
Пошаговая проверка втягивающего реле на Пассат Б3
Первым делом отключите аккумулятор, чтобы избежать короткого замыкания. Затем найдите реле стартера – оно расположено возле блока предохранителей или под передней панелью, ближе к силовым проводам.
Вытащите реле из монтажного гнезда с помощью отвертки или руками, аккуратно при этом не повредив фиксирующие клипсы. Проверьте его визуально на наличие трещин, окисления или повреждений корпуса.
Переключитесь на режим проверки диодов или прозвонки (обычно с рукой или щупами). Проверьте диод в цепи катушки – он должен пропускать ток в одном направлении, и тестер покажет низкий сопротивление, если диод исправен.
Для проверки механизма внутри реле вставьте реле в цепь питания 12 В, соблюдая полярность. Если реле щелкает и контакт замыкается внутри, значит, оно исправно. В противном случае потребуется замена.
Если после всех тестов реле показывает признаки неисправности, замените его новым или исправным аналогом. После установки обязательно проверьте запуск двигателя – исправное реле ускорит процесс и позволит двигателю запускаться без проблем.
Отсоединение реле от электросистемы автомобиля
Перед началом отсоединения реле убедитесь, что ключ зажигания выключен, а аккумулятор отключен, чтобы избежать короткого замыкания и повреждения электроники.
Найдите расположение реле в моторном отсеке или в блоке предохранителей. Обычно оно закреплено на специальных кронштейнах или крышках. Обозначения и схема расположения есть в руководстве по эксплуатации автомобиля.
Используйте подходящие инструменты – обычно это плоская отвертка или ключи, чтобы снять крышку или закрепление реле.
Аккуратно отключите разъемы от реле, нажимая на замковые крепления и аккуратно вытаскивая разъемы. Не прилагайте чрезмерной силы, чтобы не повредить контакты.
| Шаг | Действия |
|---|---|
| 1 | Выключите зажигание и отключите аккумулятор, сняв кабель с положительной клеммы. |
| 2 | Найдите реле стартера по схеме в руководстве или по маркировке на корпусе. |
| 3 | Осмотрите надежность крепления – при необходимости открутите фиксирующие винты или зажимы. |
| 4 | Аккуратно отсоедините разъемы, нажимая на фиксаторы и вытаскивая кабели. |
| 5 | При необходимости снимите реле, извлекая его из монтажной стойки или крепления. |
Держите все снятые компоненты в чистоте и на месте, чтобы избежать потерянных деталей или неправильной сборки при возврате реле.
Проверка электропроводимости и сопротивления
Перед замером отключите аккумулятор, чтобы избежать короткого замыкания и повреждений мультиметра.
Подготовьте мультиметр в режим измерения сопротивления (?) или пробник электропроводности.
Прикоснитесь щупами к контактам катушки реле, чтобы оценить наличие электропроводимости. Значение сопротивления должно быть очень низким, обычно в пределах нескольких Ом или менее.
Если мультиметр показывает нескончаемый скачок или сообщение о разомкнутой цепи, значит катушка повреждена или обрыв.
Проведите меру по разным точкам контактов, чтобы исключить наличие проблем в провода или соединениях. Не должно быть больших скачков сопротивления, сравните их с техническими характеристиками реле.
Если значения сопротивления отличаются от нормативных или не совпадают с указанными в сервисной документации, замените реле или устраните поврежденные кабели.
Проверка работы реле при подаче питания вручную
Подайте питание прямо на контакты реле, избегая использования ключа зажигания. Для этого отключите его от цепи стартера и используйте внешний источник питания, например, аккумулятор или зарядное устройство с соответствующими параметрами.
При подаче питания проверьте движение контактов реле. В нормальной работе они должны через несколько секунд или мгновенно переключиться, разрывая или соединяя контакты в зависимости от типа реле. Используйте мультиметр или тестер для фиксации изменения сопротивления: при закрытых контактах оно должно снижаться, а при открытых – возвращаться к исходному состоянию.
Обратите внимание на слышимый щелчок: он свидетельствует о срабатывании реле. Если щелчка или переключения контактов не происходит, реле повреждено или его обмотка размоталась.
В случае если реле не срабатывает при подаче питания вручную, проверьте целостность катушки – замкнута ли она или есть ли обрывы. Для этого измерьте сопротивление между контактами катушки. Обычно оно составляет несколько сотен Ом или менее. Значение выше указывает на повреждение катушки.
Используйте этот метод для исключения неисправности самого реле перед проверкой цепи стартера или электропроводки. Такая проверка помогает быстро определить, исправно ли реле и работает ли оно правильно без нагрузки движущейся части системы.
Использование тестера или мультиметра для диагностики
Подготовьте мультиметр, установите его на режим измерения постоянного напряжения (В). Подключите красный провод к плюсовой клемме батареи, а черный – к минусовой. Проверьте, что напряжение стабильно держится на уровне 12,6 В при закрытой задвижке реле.
Переключите мультиметр на режим измерения сопротивления (?). Проверьте обмотки втягивающего реле, подключив щупы к контактам катушки. Значение сопротивления должно находиться в пределах, указанных в инструкции к реле, обычно от 70 до 150 Ом. Значения выше указывают на разрыв цепи, ниже – на замыкание или короткое соединение.
Выполните диодный тест. Переведите мультиметр в режим проверки диодов или сопротивление в обратной полярности. Подключите щупы к контактам катушки и мультиметр не должен показывать сопротивление или короткое замыкание. Это подтверждает исправность диода внутри реле.
Для проверки контактов, подключите щупы к разъемам реле, когда его подает напряжение. При подаче питания должно слышаться щелчок, а мультиметр зафиксирует изменение сопротивления, что свидетельствует о срабатывании реле.
Запросите помощь другого человека для подачи напряжения на реле, и одновременно отслеживайте показания мультиметра. Это поможет обнаружить сбои в цепи или проблемы с катушкой, без необходимости разбирать устройство. Такой подход быстро выявит неисправность и избавит вас от необходимости заменять рабочие компоненты без причины.
Определение признаков рабочего и неисправного реле
Проверяйте реле, слушая его щелчки при включении стартера. Если слышен четкий звук, реле, скорее всего, работает исправно. Отсутствие звука или его нечеткий характер указывают на возможную проблему.
Обратите внимание на состояние двигателя при попытке запуска. Если стартер крутит, но двигатель не запускается, реле может работать неправильно или быть неисправным. В случае, когда стартер вообще не реагирует на попытки запуска, реле тоже может быть источником неисправности.
Проверьте сопротивление реле мультиметром. Хорошее реле должно показывать сопротивление в пределах 70-120 Ом. Значение, которое значительно выше или равняется бесконечности, свидетельствует о неисправности катушки.
Визуальний осмотр контактов и корпуса реле поможет выявить следы коррозии или повреждения. Погнутые или поврежденные контакты мешают корректной работе и требуют замены.
| Признак | Индикация |
|---|---|
| Щелчки при включении | Появляются, реле исправно |
| Отсутствие звука | Проблема с реле или цепью питания |
| Сопротивление катушки | 70–120 Ом для исправного реле |
| Механические повреждения или коррозия контактов | Требуют замены или ремонта реле |
Используйте эти признаки для быстрого определения состояния реле и исключения ненужных замен или регулировок. Такая диагностика поможет избежать лишних затрат и ускорит процесс ремонта.
