Подключение разъёма OBD к вашему Ford Focus не должно вызывать сложностей, если соблюдать последовательность и использовать правильные инструменты. Начинайте с поиска порта OBD, который обычно располагается под приборной панелью слева, возле руля. Просто вставьте диагностический кабель аккуратно в разъём, избегая чрезмерного давления, чтобы не повредить контакты.
Чтобы прочитать данные, используйте совместимый сканер или диагностический гаджет. Подключите устройство к компьютеру или смартфону, запустите соответствующее приложение и выберите модель автомобиля. Следуйте подсказкам на экране для запуска процедуры сканирования. В большинстве случаев на дисплее появятся коды ошибок, параметры двигателя и другие важные показатели.
Важно убедиться, что аккумулятор хорошо заряжен и двигатель находится в спокойном состоянии. Когда устройство начнёт получать информацию, внимательно следите за отображением данных и при необходимости сохраняйте их для дальнейшего анализа. Точные сведения помогут точно понять состояние вашего автомобиля и при необходимости быстро устранить неисправности.
Подключение разъема OBD к Ford Focus: пошаговая инструкция
Подготовьте диагностический разъем OBD, убедившись, что он совместим с вашей моделью Ford Focus. Обычно разъем расположен под рулевой колонкой или возле панели слева.
- Выключите зажигание автомобиля, чтобы избежать короткого замыкания или повреждений электроники.
- Найдите разъем OBD – как правило, он выглядит как плоский многоконтактный разъем длиной около 4-5 см.
- Поддерживая разъем крышкой или направляющую, аккуратно вставьте его в гнездо, совмещая ключи или зубцы с пазами разъема.
- Проверьте, что разъем надежно закреплен и не выпадает при легком натяжении.
- Включите зажигание, не заводя двигатель. На бортовом компьютере должны загораются индикаторы, свидетельствующие о соединении.
- Запустите диагностическое устройство или сканер, подключенный к разъему OBD, и следуйте инструкциям на экране для начала чтения данных.
Если соединение не установлено, проверьте правильность вставки, а также наличие защитных крышек или заглушек, мешающих подключению. Убедитесь, что расположение разъема совпадает с описанным в руководстве к вашей модели Ford Focus.
Определение местоположения разъема OBD на Ford Focus
Разъем OBD на Ford Focus обычно располагается под приборной панелью со стороны водителя. Откройте дверь водительской стороны и посмотрите под рулевой колонкой. Обычно он находится чуть ниже, возле центральной части панели, ближе к ногам или у порога.
Иногда разъем закреплен внутри пластикового корпуса или за защитной крышкой. Осмотрите аккуратно, чтобы не повредить крепления или проводку. В некоторых моделях Ford Focus 3 и 4 года разъем установлен ближе к левому порогу, прямо под панелью, рядом с педалью сцепления или тормоза.
Чтобы найти его точнее, попробуйте поднести руку или фонарь, аккуратно потянув пластиковую защиту, если она есть. Еще один способ – взглянуть в техническую документацию или руководство по эксплуатации автомобиля, там указывается точное место расположения.
В случае трудностей, обратите внимание, что разъем OBD легко определить по форме: он прямоугольный с несколькими линиями в виде контактов внутри. Он всегда должен быть легко доступен для подключения диагностического оборудования.
Подготовка к подключению: необходимые инструменты и условия
Перед началом работы убедитесь, что у вас есть универсальный сканер OBD-II или кабель, совместимый с Ford Focus. Проверьте, что устройство оснащено нужным разъемом для вашего автомобиля. Размера подключение может не подойти к другим маркам, поэтому уточните совместимость.
Обеспечьте ровную и хорошо освещенную рабочую зону. Не рекомендуется работать вблизи сильных источников электромагнитных помех или в условиях с высоким уровнем влажности. Перед подключением отключите электронные устройства, которые могут мешать или повредить диагностический разъем.
Приготовьте следующий набор инструментов:
| Инструмент | Описание |
|---|---|
| Карта отверток | Для снятия облицовки или защиты разъема, если требуется |
| Зажимы или щипцы | Для аккуратного удержания кабеля или фиксации разъема |
| Поверочный мультиметр | Для проверки состояния контактов и питания разъема |
| Паспорт или документы автомобиля | Для уточнения точных характеристик вашей модели и спецификаций |
Перед подключением уберите металлические предметы из карманов и отключите зажигание, чтобы избежать короткого замыкания. Проведите визуальный осмотр разъема: он должен быть чистым, без видимых повреждений и загрязнений.
Подготовьте кабель или сканер вблизи места подключения, чтобы избежать натяжения и случайных повреждений. Убедитесь в исправности кабеля или устройства, проверив его на другом автомобиле или с помощью тестовых программ. После этого можно приступить к подключению инструмента к разъему OBD-II.

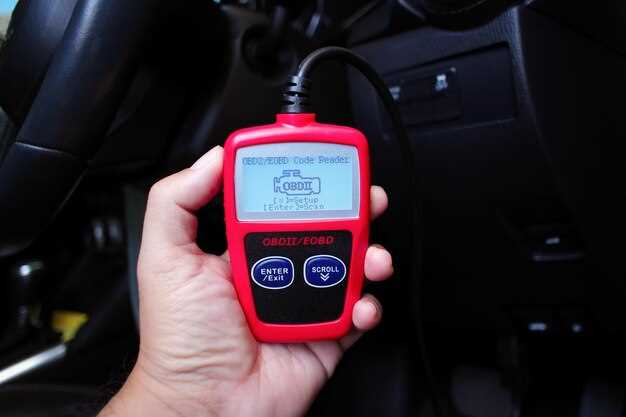

Процесс подключения активного диагностического кабеля
Перед началом подключите автомобильный ключ в положение ‘зажигание’, не запуская двигатель, чтобы обеспечить питание электросистемы. Затем вставьте разъем кабеля в соответствующий разъем OBD под приборной панелью, обычно расположенный слева или снизу.
Обратите внимание на правильное соединение – кабель должен легко вставляться без усилий, при этом не допуская зажима или наклона разъемов. После этого подключите другой конец кабеля к компьютеру или диагностическому устройству, использующему соответствующую программу.
Некоторые активные кабели требуют установки драйверов. Установите необходимые драйверы согласно инструкции производителя, чтобы устройство корректно распознавалось системой.
После подключения включите зажигание, чтобы обеспечить питание разъемов и устройств. Проверьте на экране компьютера или диагностического прибора индикацию связи – она должна появиться в течение нескольких секунд.
На следующем этапе запустите диагностическую программу и выберите соответствующую модель автомобиля и тип подключения. Обратите внимание, что некоторые устройства могут требовать перезагрузки системы после установки драйверов. После этого можно приступать к считыванию данных и диагностике двигателя.
Проверка корректности соединения и старт диагностики
Перед запуском диагностики убедитесь, что разъем OBD закреплен на месте и подключен плотно. Осмотрите кабель на наличие повреждений или поврежденных контактов, чтобы исключить ошибочные сигналы или прерывания. После подключения включите зажигание автомобиля, но не заводите двигатель, чтобы добиться правильной подачи электроэнергии к разъему.
Запустите диагностическую программу или сканер и дождитесь появления сигнала о соединении. Обратите внимание, что индикатор связи должен светиться или мигать, подтверждая успешное установление контакта. Если возникает сообщение о невозможности соединения, переподключите кабель или попробуйте другой порт.
Проверьте наличие постоянного питания разъема, подключив к нему тестер или мультиметр. Значение должно показывать около 12 В. Если питания нет, найдите причину в предохранителе или электросхеме.
После подтверждения соединения запустите процедуру чтения ошибок и данных. На дисплее или в программе должны появиться показатели, соответствующие системе автомобиля. Если данные не отображаются или возникают ошибки, остановите диагностику и повторите подключение, убедившись в правильности всех шагов.
Только после уверенного установления соединения можно приступать к полноценной диагностике, анализировать параметры и анализировать коды ошибок для поиска неисправностей.
Что делать при отсутствии связи с разъемом OBD
Проверьте подключение кабеля или сканера. Убедитесь, что он полностью входит в разъем и контакты не окислены или загрязнены. Иногда проблема кроется в плохом контакте или окисании контактов внутри разъема автомобиля или устройства.
Проверьте состояние предохранителя, отвечающего за цепь OBD. В некоторых моделях он расположен отдельно и отвечает за питание диагностики. Если предохранитель сгорел, восстановите его или замените новым.
Обратите внимание на состояние кабеля или адаптера. Поврежденный или изношенный кабель может мешать получению сигнала. Попробуйте использовать другой рабочий кабель или адаптер, чтобы исключить его неисправность.
Перезагрузите устройство или смартфон, на который подключаете сканер. Иногда простая перезагрузка решает проблему с подключением. После этого повторите попытку подключиться к автомобилю.
Проверьте наличие обновлений для программного обеспечения сканера или диагностического приложения. Устаревшее ПО может неправильно взаимодействовать с новым автомобилем или разъемом.
Попробуйте подключиться к разъему через другое устройство или другой диагностический инструмент. Это поможет определить, не возникла ли проблема именно в оборудовании или в автомобиле.
Обратите внимание на наличие посторонних предметов или загрязнений внутри разъема автомобиля. Очистите разъем мягкой щеткой или сжатым воздухом, избегайте использования влаги или агрессивных веществ.
Проверьте совместимость сканера с моделью и годом выпуска вашего автомобиля. Некоторые устройства работают только с определенными марками или версиями машин, что может мешать связи.
Чтение и интерпретация данных с OBD для Ford Focus
Подключите сканер OBD-2 к разъему, запустите диагностическое программное обеспечение и выберите модель автомобиля Ford Focus. Полученные коды ошибок отображаются в виде комбинаций букв и цифр, например, P0171 или P0455. Не игнорируйте их – разберите каждое значение, чтобы понять источник проблемы.
Обратите внимание на параметры работы двигателя: значения оборотов, давление воздуха и топлива, температуру охлаждающей жидкости. Сравнивайте полученные данные с рекомендуемыми значениями, указанными в руководстве по эксплуатации или в сервисной документации Ford Focus.
Для точной интерпретации используйте таблицы кодов ошибок и стандартные значения диагностики. Если код указывает на конкретный узел – датчик кислорода, топливный насос или цепь зажигания – при необходимости проведите дополнительные проверки или замените неисправные компоненты.
Анализируйте не только коды ошибок, но и текущие параметры работы двигателя. Например, резкое повышение температуры охлаждающей жидкости может свидетельствовать о проблемах с системой охлаждения или термостатом. Внимательное отслеживание этих данных помогает выявить неисправности еще до появления ощутимых симптомов.
Использование диагностических программ для Windows и смартфонов
Выбирайте программы, которые совместимы с вашей моделью автомобиля и поддерживают необходимые протоколы. Для Windows хороши такие решения, как AutoScan, DashCommand и OBD Auto Doctor – они позволяют подключаться и считывать данные прямо с компьютера, используя интерфейс USB или Bluetooth.
Переходя к смартфонам, обратите внимание на приложения, как Torque (для Android) или OBD Link – они отличаются простотой установки и запуска. Просто подключите адаптер OBD к автомобилю, запустите выбранную программу и начните диагностику. Обязательно убедитесь в совместимости версии вашего смартфона и операционной системы.
Настройка базы данных в программах обычно занимает минуту: вводите параметры автомобиля, выбираете нужные параметры для измерения и настраиваете отображение. Многие приложения позволяют сохранять отчеты и передавать их по электронной почте, что удобно для последующего анализа или обращения к специалистам.
Обратите внимание на наличие обновлений программного обеспечения – их регулярное обновление обеспечивает поддержку новых моделей и протоколов шины CAN. Для более точной диагностики используйте приложения, предоставляющие расширенный функционал, например, чтение кода ошибок, графики и параметры в реальном времени.
Расшифровка кодов ошибок: что означают стандартные и кастомные коды
Если диагностика показывает код ошибки, сначала определите его тип. Стандартные коды состоят из буквы и чисел, например, P0171, и описывают неисправности согласно международной системе OBD-II. Они дают общее представление о проблемах с топливной системой, двигателем, системой зажигания и другими узлами автомобиля. В большинстве случаев такие коды легко расшифровать с помощью базовых таблиц или специальных приложений.
Кастомные или производственные коды создаются для более точной диагностики конкретных моделей или предприятий. Их значение зачастую не публикуется в стандартных источниках; для расшифровки стоит обратиться к документации производителя или использовать прошивки адаптированных диагностических сканеров. Чтение таких кодов поможет понять уникальные особенности вашего авто и диагностировать проблемы более точно.
При получении кода важно помнить, что его значение не всегда прямо указывает на конкретную неисправность. Иногда один и тот же код может свидетельствовать о разных проблемах в зависимости от условий эксплуатации. Поэтому после получения кода рекомендуется проверить связанные датчики, условия работы системы и провести дополнительные тесты.
Чтобы правильно интерпретировать коды, используйте актуальные базы данных и программные средства, обновляйте ПО диагностера, и при необходимости обращайтесь к специалистам, которые смогут дать развернутую интерпретацию и советы по устранению неисправностей.
Как сбросить ошибки и сбросить параметры диагностики вручную
Подключите диагностический сканер к разъему OBD и включите зажигание, не запуская двигатель. Перейдите к меню сброса ошибок и выберите опцию «Clear DTCs» или «Удалить ошибки». Это удалит все сохранённые коды неисправностей.
Для сброса параметров диагностики найдите раздел с настройками «Reset Monitors» или «Сбросить параметры» на вашем оборудовании. Обычно достаточно подтвердить операцию и дождаться отображения сообщения о завершении процедуры.
Обратите внимание, что после удаления ошибок рекомендуется провести тест-драйв автомобиля для повторной проверки системы. Если после сброса ошибки возвращаются, значит проблема сохраняется или возникла новая.
| Шаги по сбросу ошибок | Что для этого нужно |
|---|---|
| Подключение диагностического сканера | Разъем OBD, кабель, активное питание автомобиля |
| Выбор функции удаления ошибок DTC | Меню «Clear DTCs», «Удалить ошибки» |
| Подтверждение операции | Кнопка или команда on экран или устройство |
| Перезагрузка блока управления при необходимости | Иногда нужно отключить зажигание и вновь подключить аккумулятор или выключить и включить зажигание |
| Проверка результата | После сброса запустите двигатель и выполните диагностику заново |
Практические советы по самостоятельной диагностике и профилактике проблем
Регулярно проверяйте уровень масла и coolant, чтобы избежать перегрева и износа двигателя. Используйте OBD-сканер для быстрого считывания ошибок при первых признаках ухудшения работы автомобиля. Обратите внимание на нестандартные звуки или вибрации – они могут указывать на износ деталей или необходимость профилактического обслуживания. Следите за состоянием свечей зажигания и фильтров, меняйте их по графику, указанному в руководстве.Uбеждайтесь, что датчики кислорода и датчик массового расхода воздуха функционируют корректно, ведь они напрямую влияют на экономию топлива и экологичность.
Периодически очищайте контакты подкапотных разъемов и разъемов датчиков с помощью контактообразующего средства, чтобы предотвратить коррозию и обеспечить надежное соединение. Настраивайте и проверяйте работу системы кондиционирования воздуха, чтобы избежать перегрева двигателя и дискомфорта водителя. Связи разъемов и кабельные жгуты держите в порядке, избегая их механических повреждений или загрязнения пылью и грязью – это поможет снизить риск сбоев в работе системы.
Обязательно следите за состоянием аккумулятора, проверяйте его на наличие коррозии и при необходимости чистите клеммы. При первых подозрениях на неисправность системы торможения или рулевого управления используйте диагностику для точного определения причины. Не забывайте регулярно проводить тестирование датчика скорости, чтобы обеспечить стабильное функционирование системы ABS и ESP. Эти простые меры позволяют предупредить серьезные поломки и обеспечивают безопасность вашего автомобиля на дороге.
