Понять схему блока предохранителей – первый шаг к быстрой диагностике и надежному ремонту. В этой статье мы подробно разберем расположение предохранителей, покажем схему и расскажем, как безопасно выполнить замену.Следуйте нашим рекомендациям, чтобы избежать ошибок и увеличить срок службы автозапчастей.
Обзор блока предохранителей Mercedes 220: устройство и расположение

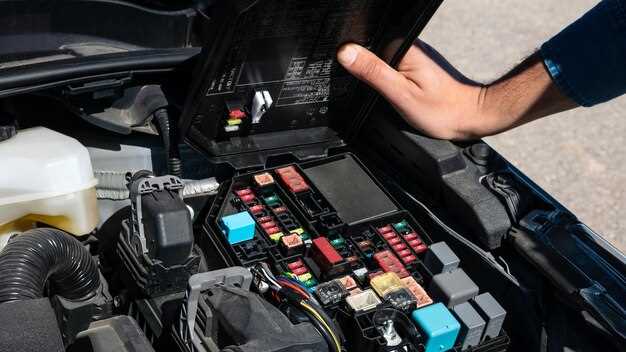

Расположение блока предохранителей в Mercedes 220 находится под капотом, слева от аккумулятора. Он легко доступен для проверки и замены предохранителей без использования инструментов. Важно заранее ознакомиться с рисунком крышки, поскольку она содержит схему с обозначениями предохранителей и их назначением.
Сам блок выполнен из прочного пластика и защищен от влаги и пыли. Внутри расположен ряд предохранителей разной мощности, каждый из которых защищает отдельную цепь электросистемы автомобиля. Предохранители закреплены в специальных держателях, что облегчает их замену и предотвращает случайное выдергивание при движении.
Обозначения и расположение:
- На крышке блока нанесена схема, которая помогает быстро определить нужный предохранитель.
- Предохранители расположены в два ряда: верхний и нижний. Верхний ряд отвечает за электрику салона и освещение, нижний – за моторный отсек.
- Рядом с предохранителями размещены диагностические разъемы для проверки состояния цепей с помощью мультиметра или тестера.
Для точного определения расположения предохранителя используйте схему на крышке и инструкции по конкретной модели Mercedes 220. Перед заменой отключайте аккумулятор, чтобы избежать короткого замыкания или повреждения электрооборудования. Каждому предохранителю соответствует свой цвет и номинал, что помогает безошибочно подобрать замену.
Обратите внимание: при необходимости заменить предохранитель важно использовать оригинальные запчасти или одобренные производителем альтернативы, чтобы сохранить корректную работу электросистемы и избежать повторных поломок.
Расположение блока предохранителей в салоне
Для доступа к блоку предохранителей в салоне Mercedes 220 откройте переднюю панель со стороны пассажира и снимите крышку, закрепленную зажимами или винтами. Обычно она расположена в нижней части панели, рядом с ногами пассажира, что обеспечивает быструю замену предохранителей без необходимости разбирать весь салон.
Чтобы легче найти блок, посмотрите под руль, за бардачком или под центральной консолью. В некоторых моделях он располагается в боксовой нише возле левой или правой стороны панели приборов. Обратите внимание на маркировки и надписи внутри крышки – они подскажут точное местоположение отдельных предохранительных блоков и их назначения.
Перед снятием крышки рекомендуется отключить зажигание, чтобы избежать короткого замыкания или повреждения электросистемы. После этого аккуратно отсоедините фиксаторы или надавите на зажимы, чтобы разблокировать крышку и спокойно извлечь ее.
| Место расположения | Способ открытия | Особенности |
|---|---|---|
| Под панелью у пассажира | Отщелкивание или откручивание винтов | Обеспечивает доступ к большинству предохранителей салона |
| За бардачком | Сдвиг или снятие панели | Выдерживает безопасное обслуживание и замену |
| Рядом с рулем, слева | Заглядывание под панель или снятие крышки | Помогает быстро добраться до предохранителей мультимедийной системы |
Обозначения и описание предохранителей на схемах
Используйте схемы с четкими обозначениями для быстрого определения типа и назначения каждого предохранителя. Обычно на схеме изображается прямоугольник или круг с цифрой внутри, которая указывает на номер предохранителя. Обратите внимание на дополнительные символы или цветовые обозначения, указывающие на важность или степень защиты.
Обозначения часто сопровождаются буквенно-цифровыми кодами, например, F1, F2, где F означает ‘предохранитель’. Специальные символы могут обозначать конкретные функции: циклические линии – для цепей освещения, квадрат с цепью – для электропитания двигателя.
Ознакомьтесь с таблицей характеристик, обычно размещенной на схеме или в руководстве, чтобы понять, какой предохранитель отвечает за конкретную систему – например, охлаждение, подушки безопасности или электроусилитель руля. Каждая характеристика помогает определить номинальный ток и тип предохранителя.
Часто используют цветовые обозначения для быстрого визуального распознавания: красный – высокий номинал, зеленый – средний, желтый – низкий. Эти цвета привлекают внимание к важным или опасным цепям.
Схемы также включают описание расположения предохранителей, что помогает точно находить нужный элемент без дополнительных проверок. Иногда под схемой указаны инструкции по замене и допустимый диапазон номинальных токов, что помогает избежать ошибок при обслуживании.
Типы предохранителей и их особенности
Для Mercedes 220 используют разные типы предохранителей, каждый из которых предназначен для конкретных задач и условий эксплуатации. Важно правильно подобрать предохранитель, чтобы обеспечить безопасность электросистемы и избежать случайных повреждений. Обычно встречаются такие типы:
Плоские предохранители – самый распространённый тип, их легко распознавать по плоской форме и окислению металлических контактов. Они подходят для универсальных целей, легко заменяются и доступны в большинстве автосервисов. Рекомендуется использовать именно такие предохранители того же номинала, чтобы избежать сбоев или короткого замыкания.
Реле-предохранители – комбинируют функции защиты и коммутации. Такие предохранители оснащены встроенными реле, что позволяет управлять мощными цепями без риска перегрузки. Их выбирают для сложных систем, где требуется контроль и автоматическая отключка при превышении тока.
Керамические предохранители отличаются высокой устойчивостью к перегреву и механической прочностью. Они используют в случаях, когда предполагается воздействие высоких температур или вибраций. В Mercedes 220 часто используют такие при защите силовых цепей.
Также стоит обратить внимание на номинал литыми цифрами на корпусе – он указывает допустимый ток. Не стоит заменять предохранитель на более мощный, чем оригинал, чтобы избежать повреждения электросистемы. Правильный подбор предохранителя укрепляет долговечность и работу всех систем автомобиля.
Инструменты для проверки и замены предохранителей
Для точной диагностики и быстрого Replacement предохранителей потребуется мультиметр или тестер пробоя. Мультиметр позволяет измерять сопротивление и напряжение, что помогает выявить неисправные элементы без снятия предохранителя. Перед началом убедитесь, что мультиметр настроен на измерение переменного или постоянного тока, в зависимости от модели.
Пинцеты для предохранителей значительно ускорят процесс замены. Выбирайте инструменты с плотным захватом и острыми наконечниками, чтобы удобно извлекать и вставлять предохранители в области с ограниченным доступом. В некоторых случаях хорошо подходит набор штатных отверток и ключей – они пригодятся для снятия крышек и элементов блока предохранителей.
Современные тестеры предохранителей оснащены световыми или звуковыми индикаторами, что существенно упрощает выявление неисправных элементов. Используйте их для быстрого обхода всех предохранителей без необходимости их извлечения, особенно на моделях с многоуровневой электросистемой.
Пассатижи с мягкими губками помогают аккуратно вытягивать предохранители, не повреждая пластиковые крышки или приборы. Не забудьте подготовить изолированные инструменты, чтобы избежать коротких замыканий при работе с электросистемой автомобиля.
Пошаговая инструкция по замене блока предохранителей Mercedes 220
Откключите зажигание и выньте ключ из замка, чтобы отключить электросистему автомобиля и избежать короткого замыкания.
Откройте крышку декоративной панели блока предохранителей, аккуратно поддев ее плоской отверткой или специальным инструментом. Обычно крышка крепится на защелках или винтах.
Найдите нужный предохранитель, руководствуясь схемой, которая находится внутри крышки или в руководстве по эксплуатации. Обратите внимание на цвет и номер предохранителя.
Используйте пассатижи или специальный съемник для предохранителей, аккуратно вытяните вышедший из строя элемент. Не прилагайте слишком сильное усилие, чтобы не повредить держатели или соседние предохранители.
Проверьте предохранитель на наличие обгоревших участков или разрывов вставки. В случае повреждения замените его на точно такой же по номиналу и типу.
Вставьте новый предохранитель до щелчка, убедившись, что он надежно зафиксирован и сидит ровно.
Закройте крышку блока предохранителей, защелкивая или закрепляя ее винтами. Проверьте, что крышка плотно закрыта и не мешает работе панели.
Запустите двигатель и проверьте работу устройств, которые защищает замененный предохранитель. Убедитесь в стабильной работе системы, избегая повторных проблем.
Как снять и установить новый блок предохранителей
Откройте капот и найдите блок предохранителей в указанном месте. Обычно он закреплен на панельке с явной маркировкой. Отложите крышку, аккуратно нажав на защёлки или выкрутив фиксирующие винты.
Поднимите крышку и внимательно осмотрите внутреннее расположение предохранителей. Сосредоточьтесь на необходимости их извлечения или замены. Для этого возьмите мультиметр или просто аккуратно снимите предохранитель рукой, придерживая за корпус.
Перед установкой нового блока предохранителей убедитесь, что все предохранители соответствуют номиналам, указанным в руководстве или на корпусах. Совпадение номинальных значений важно для предотвращения повреждений электрической системы.
Для замены предохранителей выполните следующую последовательность:
- Извлеките поврежденные или неисправные предохранители, аккуратно потянув за корпус.
- Запомните или зафиксируйте их расположение для последующего правильного монтажа.
- Вставьте новые предохранители, аккуратно защёлкивая их в соответствующие слоты. Не нажимайте слишком сильно, чтобы не повредить корпус или контакты.
После установки аккуратно закройте крышку блока предохранителей, убедившись, что защёлки или винты надежно зафиксированы. Запустите двигатель и проверьте работоспособность систем, связанные с замененными предохранителями.
Советы по выбору качественных предохранителей и запасных частей
Обратите внимание на маркировку и технические параметры при выборе предохранителей. Точные показатели токов и напряжений помогут избежать неисправностей и обеспечить безопасность работы системы.
Рекомендуется приобретать предохранители у проверенных поставщиков или производителей с хорошей репутацией. Оригинальные запчасти отличаются стабильностью работы, а неоригинальные – часто вызывают короткие замыкания или преждевременный износ.
Перед покупкой оценивайте физическую прочность и качество материала: металлические контакты должны быть надежными, а корпус – устойчивым к повреждениям и ультрафиолету.
| Критерий | Что учитывать |
|---|---|
| Совместимость | Проверьте спецификации и модельные номера, чтобы избежать несовместимых вариантов. |
| Производитель | Обратите внимание на бренд – брендовые запчасти чаще проходят контроль качества. |
| Отзывы | Изучите мнения других владельцев о конкретных моделях предохранителей или запасных частей. |
| Цена | Не стоит экономить на качестве, так как низкая цена часто сопровождается риском быстрого выхода из строя. |
Заводские оригинальные запчасти обычно лучше подходят для долгой и стабильной эксплуатации, но качественные аналоги также могут стать хорошим выбором при внимательном подборе.
